ISD91 TNTSAT - Récepteur satellite SAGEM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Décodeur TNT Sat
Caractéristiques techniques principales	Réception des chaînes TNT via satellite, compatibilité TNTSAT
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Environ 30 x 20 x 5 cm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les antennes paraboliques et les téléviseurs équipés d'un port HDMI
Fonctions principales	Accès aux chaînes TNT, guide des programmes, enregistrement sur disque dur externe
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Utiliser uniquement avec une alimentation conforme, éviter l'exposition à l'humidité
Informations générales	Vérifier la couverture satellite avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - ISD91 TNTSAT SAGEM

Comment réinitialiser le SAGEM ISD91 TNTSAT ?

Pour réinitialiser votre SAGEM ISD91 TNTSAT, maintenez enfoncé le bouton 'Menu' pendant environ 10 secondes jusqu'à ce que le message de réinitialisation s'affiche à l'écran.

Pourquoi mon décodeur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement orientée et qu'elle est alimentée. Assurez-vous également que le câble coaxial est bien connecté au décodeur.

Comment mettre à jour le logiciel du SAGEM ISD91 TNTSAT ?

Allez dans le menu 'Configuration', puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si le décodeur affiche 'Aucun signal' ?

Vérifiez les connexions de votre antenne et assurez-vous qu'elle est en bon état. Vous pouvez aussi essayer de redémarrer le décodeur.

Comment accéder aux chaînes payantes sur TNTSAT ?

Assurez-vous d'avoir une carte TNTSAT valide insérée dans le décodeur. Si la carte est valide et que vous ne voyez toujours pas les chaînes, réinitialisez le décodeur.

Le décodeur se bloque, que faire ?

Essayez de le redémarrer en le débranchant puis en le rebranchant. Si le problème persiste, effectuez une réinitialisation d'usine.

Comment modifier les paramètres de langue ?

Accédez au menu 'Configuration', puis sélectionnez 'Langue' pour choisir la langue de votre choix.

Comment programmer un enregistrement ?

Allez dans le menu 'Enregistrement', sélectionnez 'Ajouter un enregistrement', puis suivez les instructions pour définir la date, l'heure et la chaîne.

Le son ne fonctionne pas, que faire ?

Vérifiez le réglage du volume sur le décodeur ainsi que sur votre téléviseur. Assurez-vous également que les câbles audio sont correctement connectés.

Comment connecter le décodeur à Internet ?

Connectez un câble Ethernet au port LAN du décodeur ou configurez le Wi-Fi dans le menu 'Réseau' si votre modèle le permet.

MODE D'EMPLOI ISD91 TNTSAT SAGEM

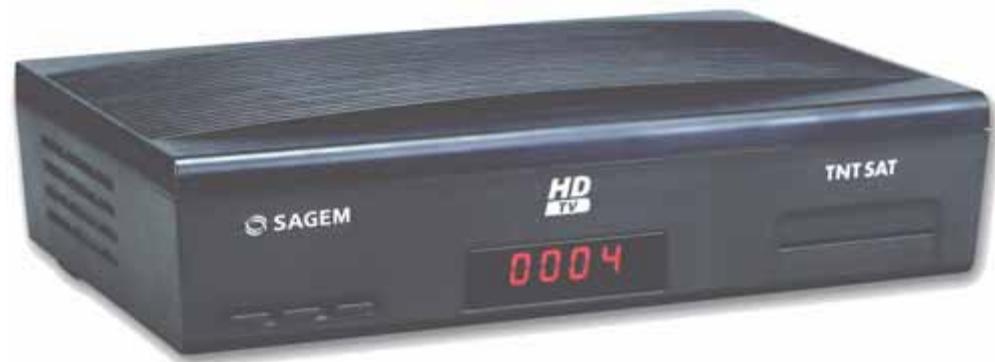

Terminal Haute Définition de Réception de TNT gratuite par satellite avec carte d'accès TNTSAT

HOMI HIGH DEFINITION MULTIMEDIA INTERFACE

MANUEL D'UTILISATION

Le pack satellite TNTSAT de Sagem Communications est dédié à la réception des chaînes de la TNT par le satellite ASTRA et vous permit de receivevoir les émissions en définition standard et en définition HD. Il est composé d'un terminal de réception et d'une carte d'accès.

Pour bénéficier, avec ce pack SAGEM ISD91 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un télévisur à écran plat avec connecteur HDMI™ ou connecteurs YPbPr.

La qualité d'image restituee sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prét pour la Haute Définition, que vous ayez utilisé un cordon HDMI™ ou YPbPr pour relier le terminal de réception SAGEM ISD91 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Notre revendeur peut vous aider à vérifier que votre écran est prét pour la HD.

Dés le raccordement de votre terminal de réception, vous pouze profiter de la totalité des services. Vous pouze partager à jour leur terminal de réception si de nouveaux services deviennent disponibles.

Le terminal de réception Sagem Communications suit une strategie de développement continu. Nous nous réservons donc le droit d'apporter, sans prévis, des modifications et améliorations au produit décrit dans ce manuel.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la compatibilité electromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences electromagnétiques et préserver la santé et la sécurité de l'utilisateur.

La déclaration de conformité CE peut être consultée sur le site www.sagem.com de Sagem Communications, dans la section support, ou obtenu à l'adresse suivante :

Sagem Communications - Service des relations clientèle 4, rue du Petit Albi 95800 Cergy Saint-Christophe - France

Copyright © Sagem Communications (Groupe SAFRAN)
Tous droits réservés

Ce terminal de réception Haute Définition SAGEM répond aux specifications "HD TV", et intégre la technologie HDMI™. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Sommaire

1. Présentation 1

1.1. Face avant 1
1.2. Face arriere 1
1.3. Telecommande 2

2. Consignes generales 3

2.1. Sécurité 3
2.2. Précautions d'emploi 3
2.3. Réception 3

3. Environment 4

3.1. L'emballage 4
3.2. Les piles et batteries 4
3.3. Le produit 4

4. Raccordements 5

4.1. Raccordement à un télévisuer et à un magnétoscope ou graveur de DVD...... 5
4.2. Raccordements à l'antenne 6
4.3. Raccordement à un amplificateur home cinema 7
4.4. Raccordement à une chaîne hi-fi 7

5. Première installation TNTSAT 8

5.1. Installation des chaînes TNTSAT 8
5.2. Choix du service régional de France 3. 8
5.3. Creation du code parental et choix du niveau de protection 9

6. Réglages du terminal de réception 10

6.1. Recherche des chaînes 10

6.1.1. Installation LNB 10
6.1.2. Installation reseau TNTSAT 10

6.1.2.1.Transpondeur d'installation 10

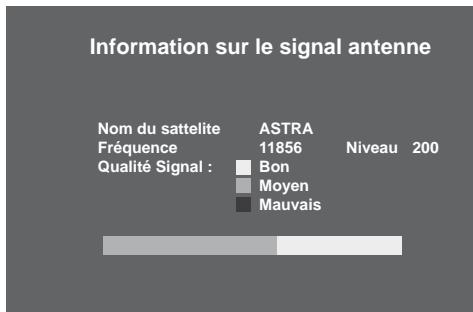

6.1.2.2.Information sur le signal de I'antenne 11
6.1.2.3.Recherche des chaines 11

6.1.3. Choix de la région France 3 11
6.1.4. Recherche des chaînes ASTRA 12

6.2. Réglage de l'image 12

6.2.1. Sorties HD 12
6.2.2. Sorties SD 13

6.3. Réglage du son 13
6.4. Retour à la configuration initiale 13

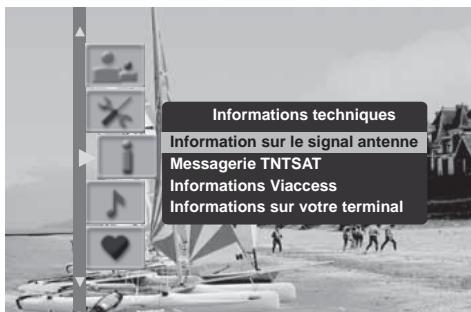

7. Informations techniques 14

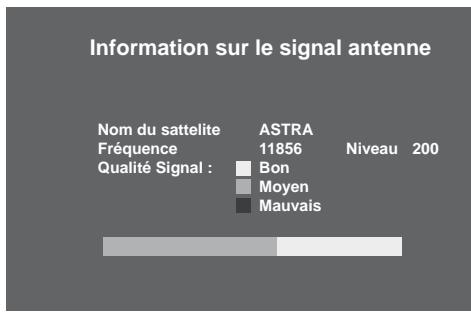

7.1. Information sur le Signal d'antenne 14
7.2. Messagerie TNTSAT 14
7.3. Informations Viaccess 15

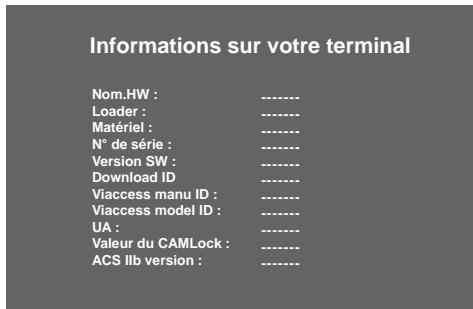

7.4. Informations sur votre terminal de réception 15

8. Messages carte TNTSAT 16

9. Configuration utiliseur 17

9.1. Choix des langues menu, audio et sous-titres 17
9.2. Preférences utiliser 17
9.3. Options de verrouillage parental 18
9.4. Changement de code PARENT 18

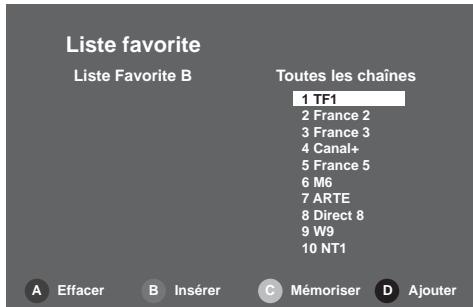

10. Installation des listedes de chaînes favorites 19

11. Utilisation courante du terminal de réception 20

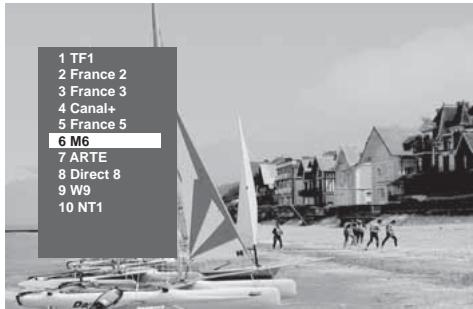

11.1. Sélectionner une chaîne de la TNT 20

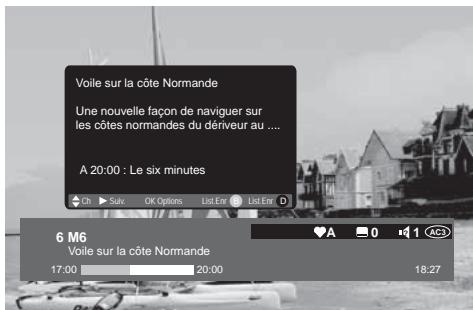

11.2. Informations détaillées sur les programmes 21
11.3. Changer de liste favorite 21
11.4. Choix temporaires des langues audio et des sous-titres 21
11.5. Télexte 21
11.6. Commutation TV/AUX (en mode non HD uniquement) 21

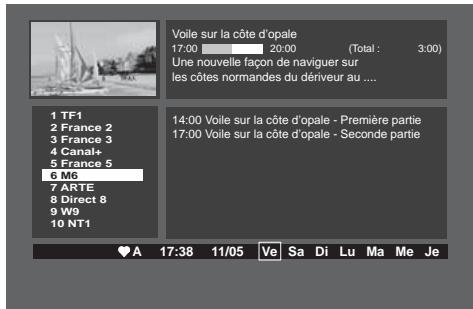

11.7. Guide electronique des programmes 22
11.8. Choisir une station de Radio 22
11.9.Ajuster le volume 22

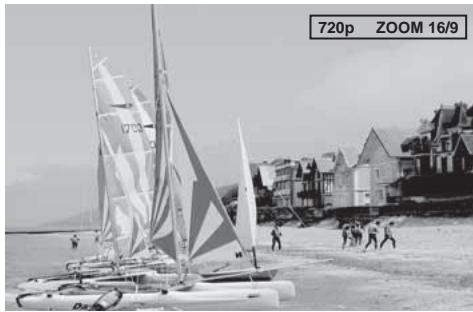

11.10. Choiser le format de l'image en mode HD 23

12.Mise à jour logicielle 24

13. Caracteristiques Techniques 25

14. Garantee 26

1. Présentation

L'utilisation du terminal de réception numérique haute définition permet de receivevoir les chaînes de la TNT (Télévision Numérique Terrestre) gratuites diffusées en définition standard (SD) et en haute définition (HD).

VOTRE TERMINAL DE RÉCEPTION EST AUSSI LIVRÉ AVEC :

• 1 télécommande et 2 piles AAA, 1 bloc secteur, 1 cable péritel, et 1 carte TNTSAT.

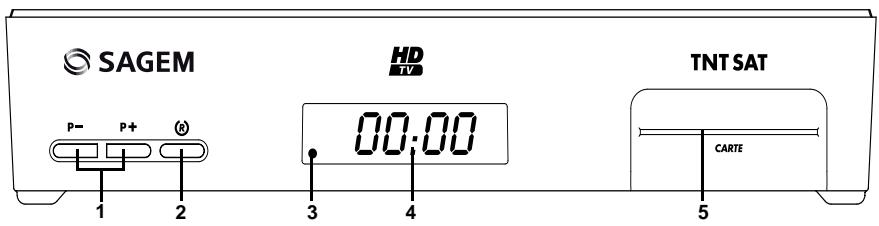

1.1 Face avant

1. P+/P-
2. Changement de chaîne.
3. (R)
   Sortie du mode veille et passage en mode veille. Un appui de 5 secondes sur cette touche effectue un redémarrage.

3. VOYANT D'ÉTAT DU TERMINAL DE RÉCEPTION

4.AFFICHEUR

• Affiche l'heure lorsque le terminal de réception est en mode veille.
• Affiche le nombre du programme lorsqu'il est allumé.

5. LECTEUR DE CARTE D'ACCÉS TNTSAT

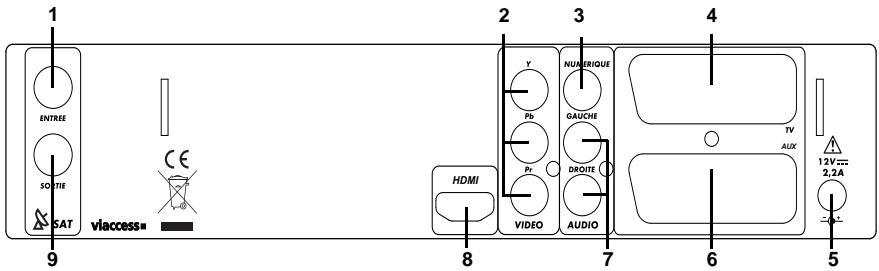

1.2 Face arrêté

1. ENTRÉE ANTENNE SATELLITE
2. PRISES VIDEO ANALOGIQUE Y Pb Pr
3. PRISE AUDIO NUMÉRIQUE
4. PRISE PÉRITEL TV (vers télévisuer)

5. PRISE D'ALIMENTATION

6. PRISE PÉRITEL AUX (vers magnétoscope ou graveur DVD de salon)

7. PRISES AUDIO ANALOGIQUE (vers chaine HI-Fl)
8. PRISE AUDIO VIDEO NUMÉRIQUE HDMI
9. SORTIE ANTENNE SATELLITE

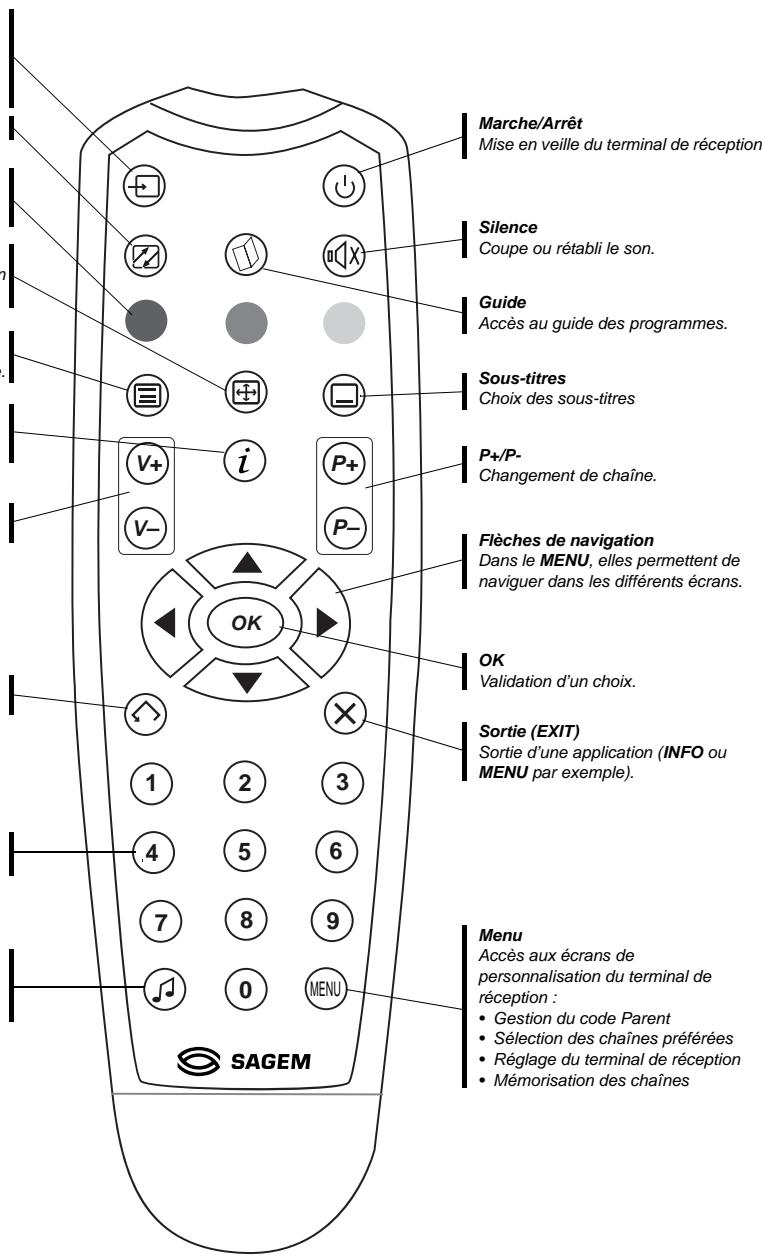

1.3 Télecommande

Permet de basculer du mode TV au mode terminal de reception et au mode AUX.

Touche non active

Touches de couleur

pour telétexte et navigation dans les menus

Format

Permet de change le format si option HD activée (sortie HDMI et YPbPr).

Permet d'acceder au mode telétexte.

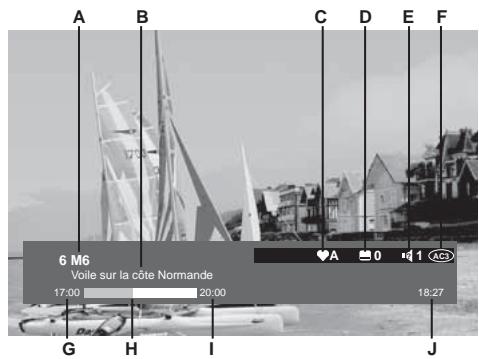

Bandeau d'information

Permet d'acceder aux options des programmes.

V+/V-

Réglage du volume.

Retour (BACK)

Retour au dernier écran.

1234...

Saisie numérique et accès aux chaînes.

Permet d'acceder au mode radio (si radio diffusée).

2. Consignes générales

2.1 Sécurité

L'utilisation du terminal de réception est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous poulez que votre terminal de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie: évitez les températures extrémement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objects incandescents, par exemple des bougies, à proximé du terminal de réception. En cas d'orage, il est conseillé desteroler la prise d'antenne et la prise d'alimentation. Meme si le terminal de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• de placer le terminal de réception et le bloc secteur dans un endroit sec et aéré.
• de le protégé de l'humidité : mettez le terminal de réception et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximé dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénétre dans le terminal de réception ou le bloc secteur, débranchezles par la prise secteur du bloc secteur et prévenez votre revendeur.
• d'éviter les chocs violents : n'utilise jamais le terminal de réception s'il est endommagé. Placez toujours votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le terminal de réception ni le bloc secteur ! Il existe un risque de chocolélectrique. Toute intervention eventuelle doit être effectué par un personnel qualifié.

Vousevezutiliserexclusivementleblocsecteurfourni.Raccordezelui-ci sur le secteur conformement aux instructions d'installation de ce livret et aux indications porteesur l'etiquette d'identification apposoedesurcelui-ci (tension,courant, fréquence du réseau électrique).Par précaution,en cas de danger,les blocs secteur servent de dispositif de sectionnement de I'alimentation 230V. lIsdoiventetre situésaproximitede I'appareil etetreaisémentaccessibles.

• de débrancher le terminal de réception par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres appareils (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du terminal de réception ou du bloc secteur.
• de nettoyer le terminal de réception ou le bloc secteur exclusivement à l'aide d'un chiffon doux légrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques.
• de ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération): Les fentes d'aération situées sur le boftier protégent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception dans un compartment, voirlez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrête du terminal de réception.
• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2.2 Précautions d'emploi

Interférences : ne placez pas le terminal de réception à proximé d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du terminal de réception et provoquer une perturbation de l'image et du son.

2.3 Réception

Si vous installation est ancienne,Vote antenne et vos cablages risquent de ne pas convenir a une reception et diffusion numerique de qualite. Nous you conseillons de prendre contact avec un professionnel antenniste afin qu'il you fasse un bilan.

3. Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications à la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

3.1 L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règes de tri mises en place localement pour ce type de déchets.

3.2 Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

3.3 Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques etlectroniques.

A ce titre, la reglementation européen vous demande de proceder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

4. Raccordements

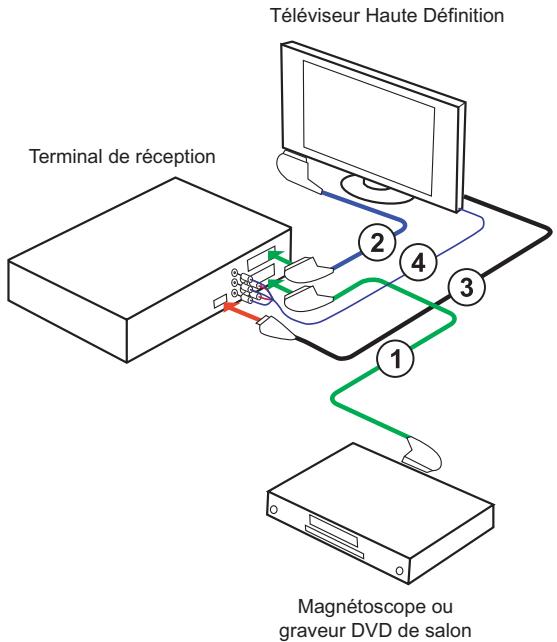

4.1 Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD

1. Raccordement à un magnétoscope ou à un graveur de DVD

Utiliser un cordon Péritel (non fourni) entre la prise péritel AUX de votre terminal de réception et la prise péritel à l'arrière de votre magnétoscope ougraveur de DVD.

Note : si vous magnétoscope/graveur DVD de salon possède plusieurs prises PÉRITEL, choisissez la prise TV ou EXT1. Pour un programme HD, l'enregistrement s'effectuera en définition standard (SD)

1. Raccordement à un téléviseur standard (non haute définition)

Utiliser un cordon Péritel (fourni) entre la prise péritel TV de votre terminal de réception et la prise péritel à l'arrière de votre téléviseur.

1. Raccordement à un écran plat haute définition

Pour bénéficier d'une image de qualité haute définition (HD) pour les programmes diffusés en haute définition uniquement, utiliser un cordon HDMI-HDMI (non fourni) entre la prise HDMI de votre terminal de réception et la prise HDMI de votre écran plat.

Note : un programme diffusé en définition standard, sera affché dans cette qualité uniquement sur votre écran

Si vous écran plat est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre terminal de réception à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni).

Voudevez raccorder la sortie audio HIFI de voitrer terminal de reception a l'entree audio associe au connecteur DVI de voitre ecran plat (cordon non fourni)

1. Pour un raccordement en YPbPr racorder les sorties YPbPr du terminal de réception aux entrées YPbPr de l'écran plat (cordon non fourni) et les sorties HIFI du terminal de réception aux entrées audiés de l'écran plat (cordon non fourni).

4.2 Raccordements à l'antenne

Le terminal de réception TNTSAT vous permet de receivevoir les chaînes de la TNT depuis le Satellite ASTRA. Vous doivent raccorder une parabole d'au moins 60 cm, muni de préférence d'un LNB " universel " et orientée sur le Satellite ASTRA à 19^ EST. Notre revendeur/installateur vous conseillera pour l'installation et le pointage de cette parabole.

1. Branchez l'extrémité du cable coaxial, muni d'une fiche F à la prise d'entrée Satellite située a l'arrière du terminal de réception.

Note : une sortie satellite est disponible pour pouvoir alimenter un terminal de réception satellite analogique ou numérique utilisant le même satellite (certaines limitations sont à considérer au niveau des chaînes reçues sur le deuxième terminal de réception).

1. Branchez ensuite le bloc d'alimentation à la prise 12V du terminal de réception, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.
2. Pour terminer, branchez vos différents équipements comme indiqué ci-après.

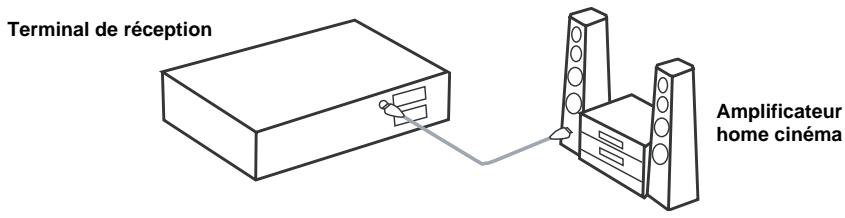

4.3 Raccordement à un amplificateur home cinema

Pour bénéficier du son de qualité HOME CINEMA multicanal diffusé sur certaines chaînes, nous vous conseillons de relier votre terminal de réception à votre amplificateur HOME CINÉMA doté d'une prise d'entrée numérique coaxiale.

Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).

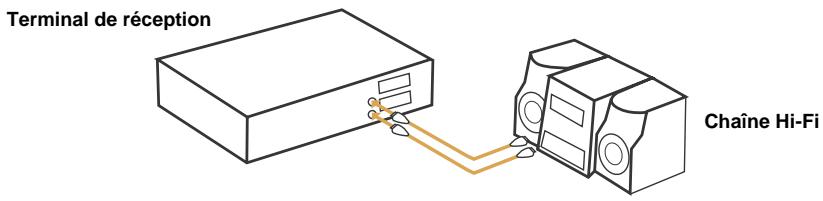

4.4 Raccordement à une chaine hi-fi

Pour bénéficier du son stéreo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du terminal de réception à l'entrée auxiliaire de votre chaîne hi-fi (câble non fourni).

5. Première installation TNTSAT

• Insérez la carte TNTSAT fournie dans votre terminal (puce vers le haut).
• Allumez vous téléviseur puisisteur terminal de réception.
  L'écran d'accueil apparait. Si ce n'est pas le cas au bout de 30 secondes, basculez votre téléviseur sur les entrées (HDMI, YPbPr, PÉRITEL) jusqu'à l' apparition de l'écran d'accueil.

5.1 Installation des chaînes TNTSAT

• Àprous avoir trouvez le réseau TNTSAT, votre terminal de réception va installer l'ensemble des chaînes.
• Si vous antenne est pré-orientée sur ASTRA 19^ EST et si le niveau du signal est suffisant, après la fin de la recherche, vous pourrez<mémoriser la liste obtenue en appuyant sur OK.
• Dans le cas contraire, un message vous indique qu'aucune chaine n'a été trouvée.
• Reportez vous alors au paragraphe Installation réseau TNTSAT, page 10 pour vérifier ou orienter votre ANTENNE.

5.2 Choix du service régional de France 3

• Sélectionnez à l'aide des touches droite et gauche la région de votre choix et validez par OK.

Nota : dans le cas ou aucun service n'est disponible, l'information "Aucun service France 3 régional" est affché.

5.3 Création du code parental et besoin du niveau de protection

• La création de ce Code Parent est obligatoire pour valider la mise en service du terminal de réception.
• Pour cela vous doivent saissir 2 fois le même code à 4 chiffres qui sera votre Code Parent.
• Ce code vous sera demandé lors de l'accès aux programmes que vous verrouillez.
• Vous ave la possiblité de verrouiller les programmes de catégorie II à V en fonction de l'âge des enfants.
  Reportez-vous ensuite au paragraphe Choix des langues menu, audio et sous-titres, page 17 et au

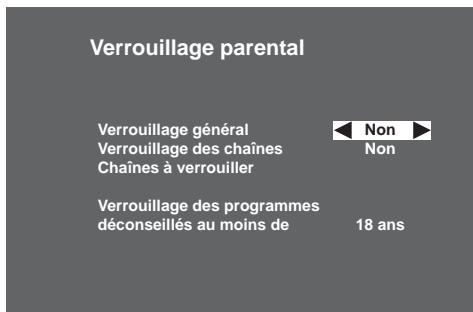

Contrôle parental

Creation de mon Code parent

Confirmation de mon Code parent

Verrouillage des programmes

déconseillés au moins de

18 ans

paragraphe Preférences utiliser, page 17 pour d'eventuelles modifications.

6. Réglages du terminal de réception

Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icone basse et validez cet icone par OK.

avec les flèches haute et

6.1 Recherche des chaînes

• Dans le menu INSTALLATION terminal de réception,CHOISSEZ RECHERCHE DES CHÂINES et validez par OK.
• Puis sélectionnez " INSTALLATION LNB " et valida par OK.

Recherche des chaînes

Installation LNB

Installation Réseau TNTSAT

Choix de la région France 3

Recherche des chaînes ASTRA

6-1-1 Installation LNB

• Avant toute installation, vous devez déscrie les caractéristiques de votre antennaparabolique.
  TNTSAT diffuse les chaînes de la TNT à partir du satellite ASTRA positionné à 19^ EST. Notre antennée doit être préalablement orientée sur ce satellite. Nous vous conseillons de faire appel à un professionnel antenniste qui est muni d'appareils de réglage approprié.
• Notre LNB est universel : sélectionnez LNB universel par défaut et valider par OK (mise à jour automatique des paramètres).
• Voitre LNB n'est pas universel : saisissez les fréquences basse et haute (consultez votre revendeur ou la notice du LNB).
  Fréquence basse
  Fréquence haute

Installation LNB

Alimentation LNB

09750

10600

6-1-2 Installation réseau TNTSAT

6-1-2-1 Transpondeur d'installation

• Cét écran sert à définir la configuration du transpondeur d'installation, en règle générale désir " transpondeur par défaut"

Transpondeur d'installation

Nom du sattelite

Modulation

Polarisation

Fréquence

Débit

ASTRA

DVB-S

Vertical

11856

27500

6-1-2-2 Information sur le signal de l'antenne

• La vérification du signal reçu grâce à cet écran vous informe du niveau et de la qualité du signal satellite.
• La jauge en bas de l'écran doit être idéalement de couleur verte. Dans ce cas, le signal reçu vous garantit une réception parfaite des programmes.
• Dans le cas contraire (jauge de couleur jaune ou rouge), les images seront figées, hachées, ou comprendront des blocs fixes (phénomène de pixélisation). Ces phénomènes seront encore plus féquents dans le cas de forte couverture nuageuse.
• Dans le cas ou la jauge est de qualité suffisante, lancer la recherche des chaînes en validant par OK.

6-1-2-3 Recherche des chaînes

• Voiture terminal de réception est en train d'intégrer automatiquement les données nécessaires à la réception de l'ensemble des chaînes de la TNT.
• Une fois l'installation réalisée, vous accéderez à vos chaînes.

6-1-3 Choix de la région France 3

• A tout moment vous pouvez modifieriez votre sélection de région si vous le désirez.

6-1-4 Recherche des chaînes ASTRA

• Voiture terminal effectue une recherche des chaînes TV gratuites et des stations de radios gratuites diffusées par le satellite ASTRA.

Nota: En égard à la quantité de services à rechercher, cette recherche dure quelques dizaines de minutes.

Une autre recherche est impossible sur un autre satellite que ASTRA.

6.2 Réglage de l'image

6-2-1 Sorties HD

Si vous avez relié votre terminal de réception à un écran plat compatible HD muni d'une entrée YPbPr, HDMI ou DVI, réglez l'option "Activation des sorties HD" sur "OUI".

• Choisissez la résolution souhaitatione : 1080i ou 720p.
• Le format d'écran estIMPÔé à 16/9 pour de la HD, et dans ce cas le zoom 4/3 n'est pas disponible.
• Choisissez le standard de la prise péritel AUX en PAL, SECAM ou S-VIDEO.
• Validate par OK.

Nota : L'image provenant de la prise péritel TV et AUX n'est pas en HD mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires.

Si les sorties du terminal de réception YPbPr ou HDMI sont utilisées, la prise PÉRITEL TV ne restitue que la video PAL ou SECAM (RVB coupés).

Réglage de l'image

Activation des sorties HD	OUI
Ré solution HD	1080i
Format écran TV	16/9
Recadrage	4/3
Péritel TV	Composite
Péritel AUX	S-VIDEO
Standard composite	PAL

6-2-2 Sorties SD

Si vous terminé de réception n'est pas relié à un écran plat compatible HD mais à un téléviseur standard 16/9 ou 4/3, réglez l'option "Activation des sorties HD" sur "NON".

Les sorties YPbPr et HDMI de votre terminal de réception ne restituant alors aucun signal video.

• Choisissez le format de votre téléviseur : 4/3 ou 16/9.
• Dans le cas d'un téléviseur 4/3,CHOISSEZ l'option "CINEMA"(l'image 16/9 s'affiche en 4/3 avec des bandes noires) ou l'option "ZOOM" (seul le centre de I'imagne 16/9 s'affiche pour s'adapter a I'écran 4/3).
• Choisissez le standard de la prise péritel TV : PAL, SECAM ou RVB (meilleure qualité).
• Choisissez le standard de la prise péritel AUX : PAL, S-VIDEO ou SECAM.
• Validate par OK.

Réglage de l'image

Activation des sorties HD

Résolution HD

Format écran TV

Recadrage

Péritel TV

Peritel AUX

1080i

16/9

4/3 cinema

RVB

S-VIDEO

6.3 Réglage du son

Accédez à cet écran en appuyant sur MENU, puis Sélectionnez "INSTALLATION DU TERMINAL DE RÉCEPTION" et "RéGLAGE DU SON".

• Si vous disposez d'un équipement HOME CINÉMA, désisissez "oui" dans l'option "Son Home Cinéma".
• Ajustez évientuelles le niveau du son numérique Home cinema par rapport au son standard d'un programme stéreo.
• Validate par OK.

Réglage du son

Audio home cinema

Ajustement du niveau

6.4 Retour à la configuration initiale

Dans "INSTALLATION DU TERMINAL DE RÉCEPTION", choisissez "RETOUR CONFIGURATION INITIALE".

• Attention: Si vous valida ce besoin, toutes les chaînes et paramètres mémorisés seront perdus.

Retour à la configuration initiale

Attention :

Toutes les chaînes et paramètres seront perdus

Appuyer sur OK pour confirmer

7. Informations techniques

Accedez aux informations techniques en appuyant sur la touche MENU, selectionnez l'icone avec les flèches haute et BASSE et validez par OK.

• Les informations contenues dans ce menu peuvent vous etre demandees si vous contactez votre fournisseur ou un autre service (Maintenance par exemple). Ce sont des informations relatives à votre terminal de réception et au logiciel embarqué.

7.1 Information sur le Signal d'antenne

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.

7.2 Messagerie TNTSAT

• Dans INFORMATIONS TECHNIQUES, choisissez MESSAGERIE TNTSAT.

7.3 Informations Viaccess

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS VIACCESS.

7.4 Informations sur votre terminal de réception

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR VOTRE TERMINAL DE RÉCEPTION.
• Donne des informations sur le logiciel du terminal de réception.

8. Messages carte TNTSAT

A la livraison, votre carte est activée avec des droits temporaires. Un message sera affiché sur votre écran pour announcer que les droits sont prolongés en vous connectant sur le site internet ou en téléphonant.

Ce message est affiché chaque sortie de veille du terminal de réception durant cette période de droits temporaires et ceci juste avant la connection sur la vente

Après avoir noté les renseignements nécessaires, appuyez sur OK pour pouvoir regarder les programmes rapidement.

Passé ce déliai, si vous n'avez pas activé vos droits, le terminal de réception restera bloqué et vous devrez impératifement activervos droits d'accès.

Pour continuer à receivevoir vos programmes
vous devez

activer votre carte. Il vous reste 29 jours pour l'activer

sur le site www.tnntsat.tv ou

en appelant le 08 92 00 11 22 (0.34 euro/mn)

Votrcarte n'est pas activee.Vous pouvez

I'activ sur le site www.tntsat.tv ou

en appelant le 08 92 00 11 22 (0.34 euro/mn)

Si vous carte est expires, vous devezrialé à l'échange de cette carte en vous connectant sur le site ou en téléphonant.

Votrecarte est expirée.Pour continu a recevoir

vos programmes, vous pouze la renouveler sur

le site www.tntsat.tv

ou en appelant le 08 92 00 11 22 (0.34 euro/mn)

9. Configuration utilisateur

Accedez à ces menus en appuyant sur la touche MENU, Sélectionnez l'icone avec les flèches haute et basse et validez par OK.

9.1 Choix des langues menu, audio et sous-titres

• Dans le menu CONFIGURATION UTILISATEUR,CHOISISSEZ CONFIGURATION DES LANGUES.
• Dans le menu CONFIGURATION DES LANGUES vous pouvez: --seLECTIONner la langue désirée pour les menus, --seLECTIONner la langue audio (langue préféérée et secondaire)
  --selectionner la langue des sous-titres (langue préféérée et secondaire).

Configuration des langues

Langues des menus

Audio préféree

Audio secondaire

Sous-titres préféRES

Sous-titres secondaires

Français

Français

Aucun

Aucun

9.2 Préférences utiliser

• Durée d'affichage bandeau : Il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : Il est possible de régler la durée d'affichage du的身影 volume à votre convenance entre 1 et 5 secondes.

Nota : besoin 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.

Preférences utilisateur

Durée affichage bandeau

Durée affichage volume

3s

9.3 Options de verrouillage parental

Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILLAGE PARENTAL.

• Verrouillage des chaînes : permet de verrouiller des chaînes. Vous serez invite à entraître votre code d'accès chaque fois que vous voulez regarder une chaîne verrouillée. Choisissez OUI pour activer cette configuration et Sélectionnez le programme dans l'écran Chaîne à verrouiller.
• Chaines à verrouiller : Affiche la liste des programmes à verrouiller. Sélectionnez les chaines désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous serez invite à entrer votre code d'accès chaque fois que vous voudrez regarder une chaine verrouillée.
• Verrouillage programmes : verrouille les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionner alors l'âge souhaïte.
• Verrouillage général : verrouille complètement l'accès au terminal de réception par un code. Si vous choisissez OUI, vous serez invite à entrer votre code parent chaque fois que vous allumerez votre terminal de réception.

9.4 Changement de code PARENT

Dans le menu CONFIGURATION UTILISATEUR, besoin CHANGEMENT DE CODE PARENT. Ce code est utilisé et demanded pour verrouiller l'installation, le terminal de réception, des chaînes, des programmes

10. Installation des listedes de chaînes favorites

Accedez à ces menus en appuyant sur la touche MENU, Sélectionnez l'icone♥ avec les flèches haute et basse et validez par OK.

Dans LISTES DES CHAINES FAVORITES sélectionné la liste que vous désírez créé (de B à H) et confirmez par OK.

Dans l'écran suivant LISTE FAVORITE B, Sélectionnez le type de liste que vous désirez créé (TV ou Radio) et confirmez par OK.

Enfin dans le dernier écran toutes les chaînes trouvées durant l'installation se trouvent sur la liste de droite.

Construirez à votre convenance votre liste à l'aide des touches de couleur de la télécommande :

• Rouge: effacer
• Vert : insérer
  Jaune: mémoriser
• Bleu: ajouter

11. Utilisation courante du terminal de réception

11.1 Sélectionner une chaine de la TNT

Avec les touches P+ et P- , ou les touches 0-9

• Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son nombre sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche "retour".

Depuis la liste des chaînes

• Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (Exit pour quitter sans action).
• Sélectionnez la chaine recherchée avec les flèches haute et BASSE. Appuyez sur OK pour valider.

Bandeau d'information des chaînes

• Chaque fois que vous Sélectionnez une nouvelle chaine, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur.

• A: numero et nom de chaine

• B: nom du programme
• C:liste favorite courante
• D: nombre de sous-titres
• E: nombre de voies audio
• F: programme en audio AC3
• G: heures de début du programme
• H: temps écoulé depuis le début du programme
• I: heures de fin du programme
• J: heures courante

11.2 Informations détaillées sur les programmes

• Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche "i" de votre télécommande.
• Appuyez sur " > " pour voir les informations sur le programme suivant.
• Appuyez de nouveau sur "i" ou sur "X" pour supprimer le bandeau d'informations.

11.3 Changer de liste favorites

Appuyez sur " i "pour afficher l'écran. Appuyez sur la touche bleue pour faire défilier les listedes à condition qu'elles aient eté au préalable créées (voir "Installation des listedes de chaînes favorites", page 19).

11.4 Choix temporaires des langues audio et des sous-titres

Par le bandeau d'information étendu

• Appuyez sur " i " pour afficher le bandeau d'information étendu. Appuyez sur "OK" pour afficher le bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour Sélectionner les langues audio et les sous-titres.

Choisir la langue des sous-titres depuis la télécommande

• Appuyez sur la touche pour acceder directement à la seLECTION des sous-titres.
• Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.

11.5 Télexteste

Si ce service est fourni par votre opérateur, appuyez sur la touche (de leur télécommande pour acceder au mode Télétexte. Pour acceder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches P+ et P-.

11.6 Commutation TV/AUX (en mode non HD uniquement)

Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie Péritel TV.

Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel.

• Premier appui, c'est l'entrée Peritel AUX qui est selectionnée.
  Second appui, le téléviseur est selectionné.
• Troisième appui,回头 au mode standard.

11.7 Guide électronique des programmes

L' image en haut à gauche de l'écran correspond à la châîne en cours de visualisation. Pour passer à une autre châîne, appuyez sur " OK " quand la châîne est en surbrillance.

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs.

Appuyez sur la touche " guide " pour acceder au guide électronique des programmes.

Utilisez les touches " haut " ou " bas " pourCHOISIR les chaînes (ou bien entrez le numero des chaînes à l'aide des touches numériques de la télécommande).
- Pressez la touche " > " pour acceder à l'écran programme et utilisez les touches " haut " et " bas " pour vous déplacer dans la page si cette dernière affiche les programmes sur une journée.
- Pressez la touche P+ ou P- pourCHOIR un autre jour si les programmes sont diffusés sur plusieurs jours (le curseur jaune devant etre dans la listedes programmes).

11.8 Choisir une station de Radio

Si ce service est fourni par toute opérateur :

• Appuyez sur la touche pour passer en mode RADIO.
• Appuyez sur la touche (×) pour revenir en mode TV.

11.9 Ajuster le volume

Volume: le volume se regle avec les touches V+ et V-.

Mode muet : le son se coupe si vous appuyez sur la touche ( 📁X ) . Le son revient si vous appuyez à nouveau sur cette même touche.

Le réglage du volume n'est effectif que sur les sorties PERITEL TV et HiFi.

Le niveau est fixe sur les sorties PERITEL AUX, Audio numérique.

11.10 Choisir le format de l'image en mode HD

Pour une utilisation sur un téléviseur HD par les sorties HDMI ou YPbPr de votre terminal de réception, ce dernier est muni de la fonction FORMAT dont est dépourvu votre téléviseur pour ses entrées HDMI et YPbPr.

Appuyez successivement sur la touche HD de votre télécommande pour ajuster le format.

4/3 permet de restituer sans déformation une image 4/3 diffusée en HD.
- Zoom 14/9 permet d'afficher au moins une image 4/3 ou une image de type téléfilm.
- Zoom 16/9 permet d'afficher une image de type cinema sans bande noir.
- Plein écran permet d'afficher l'image en l'étirant avec une déformation proportionnelle.

Note: pour information, la résolution affichée (720p, 1080i) est celle choisis au paragraphe Réglage de l'image, page 12.

12. Mise à jour logicielle

Afin de vous offrir des performances optimes, après la première mise en service, votre terminal peut vous proposer de télécharger depuis le satellite ASTRA 19^2 une nouvelle version de logiciel afin d'améliorer les performances de votre terminal.

Nous vous recommendons d'accepter ce t'échéargement en validant par OK l'options suivante.

Une nouvelle version logiciel a ete detectee Souhaitez-vous metre a jour votre terminal ?

Maintenant

Obligatoirement au prochain redémarrage Me demander plus tard

Votre termal de reception devient indisponible pendant quelques minutes. Au cours de cette pereode, l'ecran du tellevisur reste noir et les differentes phrases de chargement defilent sur l'afficheur de la face avant du terminal " 1- xx" " 2- xx" " 3- xx" " 4- xx" indiquant que la mise a jour est en cours.

En cas de problème pendant la mise à jour, le terminal de réception s'arrête et affiche un message d'erreur sur l'afficheur de la face avant. Appuyez sur n'importe qu'elle touche de la télécommande pour abandonner la mise à jour et retrouver l'usage normal du terminal de réception.

Liste des messages d'erreur possibles lors de la mise à jour du logiciel.

Er00 : le logiciel installé dans le terminal de réception est identique au logiciel téléchargeé. La mise à jour du terminal de réception n'est pas nécessaire. Sélectionnez l'option QITTER dans l'écran de mise à jour.

Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le niveau et la qualité du signal en vous aidant des écans de diagnostic. Si le signal est correct, retentez une mise à jour. En cas de nouvel échéç différéz la mise à jour enCHOISSSANT I'OPTION QITTER dans I'écran de mise à jour.

Nota : l'écran de mise à jour apparait lorsque le terminal de réception quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommendons de mettre le terminal en voille lorsque vous ne l'utilise pas.

13. Caractéristiques Techniques

TUNER SATELLITE

Fréquences de réception : bande KU de 10.7 GHz à 12.75 GHz

Fréquences d'entrée : 950 MHz à 2150 MHz

Sensibilité du tuner: -65 dBm à -25 dBm

Impedance d'entree: 75 Ohm

ALIMENTATION LNB

Courant de sortie max : 350 mA

Tension commande polarité verticale : 12.5V à 14V continue

Tension commande polarité horizontal : 17V à 19V continue

Signal 22 kHz : 0.65V

DÉMODULATEUR DVB-S

Constellation:QPSK

Débit symbole d'entrée : 10-30 MSps

DÉMODULATEUR DVB-S2

Constellation: QPSK ou 8PSK

Débit symbole d'entrée : 10-30 MSps

terminal de réception MPEG

MPEG2

MPEG-2 MP@HL à 50Hz

Débit max d'entrée : 15 Mbit/s

MPEG-4 PART 10/H.264

MPEG-4 AVC HP@L4 (HD) à 50Hz

Débit (max) : 20 Mbit/s pour HP@L4

MPEG-4 AVC HP@L3 (SD)

Débit (max) : 10 Mbit/s pour HP@L3

terminal de réception AUDIO

MPEG-1/MPEG2 Layer I

MPEG-1/MPEG2 Layer II (Musicam)

Taux d'échantillonnage: 32, 44.1 ou 48 kHz

Format de l'image 16/9

Mise à l'échelle: original HD ou converti SD

SD

Résolution 720x576 entrelacé

Format de l'image: 4:3 et 16:9

Mise à l'échelle : SD vers HD

ENTREE/SORTIE SD

PERITEL TV

Sortie RVB, Secam, Pal, Audio D/G

PERITEL AUX

Secam, Pal, S-video, entrée RVB, Audio D/G

SORTIE HD

YPbPr

HDMI

SORTIES AUDIO

Sortie audio analogue

mono stereo dans le cas du MPEG1 layer II,

Sortie audio numérique

PCM deux canaux dans le cas du MPEG1 layer II,

flux de données d'origine dans le cas du AC3

FACE AVANT

Afficheur amber à 4 chiffres

Voyant : 1 LED bicolore

Récepteur infrarouge : 38 KHz

3 touches

Lecteur de carte a puce

FACE ARRIÈRE

2 x IEC169-24 femme (entree et sortie SAT)

2 x péritel (TV, AUX)

1xHDMI

3 x RCA (YPbPr)

2 x RCA (Stereo D/G)

1 x RCA (S/PDIF)

ALIMENTATION ÉLECTRIQUE

Secteur 220-240 V 50Hz

Consummation typique : 35 W

Consommation en veille : 7 W

14. Garantie

AVERTISSEMENT

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé ou la Hotline Sagem Communications au numéro 08 92 23 04 25' Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communications vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1 Le matériel neuf est garanti (pièces et main d'oeuvre²) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant fjoi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc..) 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre²) par Sagem Communications jusqu'à la的最后一ère de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'a applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination.
3 Pendant cette période de garantie de 12 mois, le Terminal de reception defectieux sera réparé gratuitem. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectieux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommages durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 25'. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin de Sagem Communications) et renvoyé à votre adresse en France, gratuitemment. Aucun matériel de prét ne sera fourni pendant le délai de réparation.

4 Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• you assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficié, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

Sont exclus de la garantie :

1 Les pannes ou les dysfonctionnements dus :

au non respect des consignes d'installation et d'utilisation, ou
- à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillation, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- à des modifications du matériel effectuees sans accord écrit de Sagem Communications, ou
- à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communications.

2 Les déteriorations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agréé.
3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante : livraison, mise en place ou échanges d'accessoires....
6 Les interventions sur un matériel ou des logériels modifiés ou ajoutés sans l'accord de Sagem Communications.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION :

1 Les pieces défectueuses échangées deviendront la propriété de Sagem Communications.
2 Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagem Communications ne prendaucunengagement etne consentaucune garantie surla qualitéou la performance du matériel pourquelqueusage particulierquece soit.La responsabilitédeSagem Communications,qu'elle qu'en soit la cause,estlimiteréau prix payede parleClient pourle matériel.Enaucuncas,Sagem Communications ne répondra des dommages morauxet/ou immaterielset/ouindirects(en ce compris notamment perte de commandes,perte de bénéfices,perte de données,manqueàgagner,atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions seraient, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Manuel d'utilisation

Informations sujettes à modification sans préavis
